昂宝电子推出LED 中高端显示器背光升压型驱动方案OB3361

昂宝电子 2022-02-25 11:06:31

摘要：升压型4通道LED驱动芯片，满足宽输入、输出电压范围，支持PWM调光和模拟调光，具有完善的保护功能。

随着LED技术成熟发展，为了达到更高的对比度和更好的显示效果，中高端显示器应用对调光性能提出了更高的要求：多通道背光系统，采用模拟调光模式时通道匹配度优于1%；特别当输出电流降低到较小亮度(如5mA)时，要求通道之间电流匹配度优于3%。为满足此应用要求，昂宝电子推出了高性能、高性价比LED 显示器背光驱动方案OB3361。

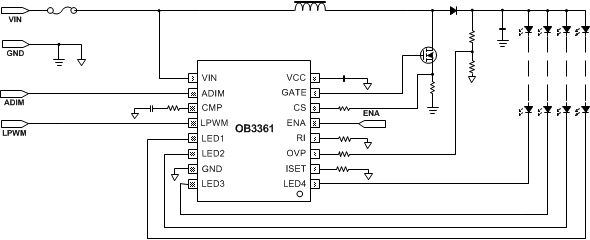

图1 OB3361升压型系统典型应用图

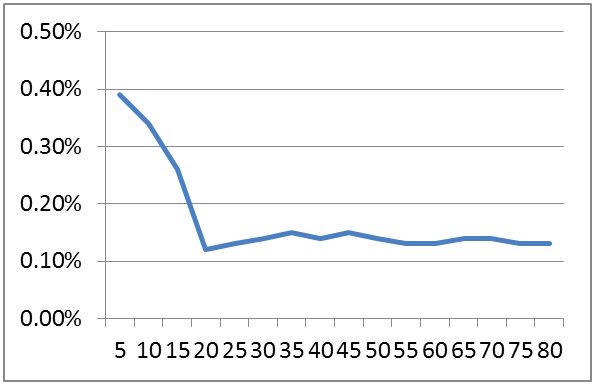

OB3361是一款专为显示器背光设计的升压型4通道LED驱动芯片，单通道最大电流能力达到320mA。OB3361采用峰值电流模式以满足宽输入、输出电压范围，同时具备良好的动态响应。OB3361支持PWM调光和模拟调光两种调光模式，可以轻松达到1%~100%的调光范围，并且在模拟调光通道电流降低至5mA时也能保证2%的通道电流匹配度。OB3361同时提供完善的保护功能，包括：LED开路保护、LED短路保护、LED负对地短路保护、升压驱动电感/二极管短路保护、芯片过温保护等。
