MSM9066 USB烧录器
概述参数

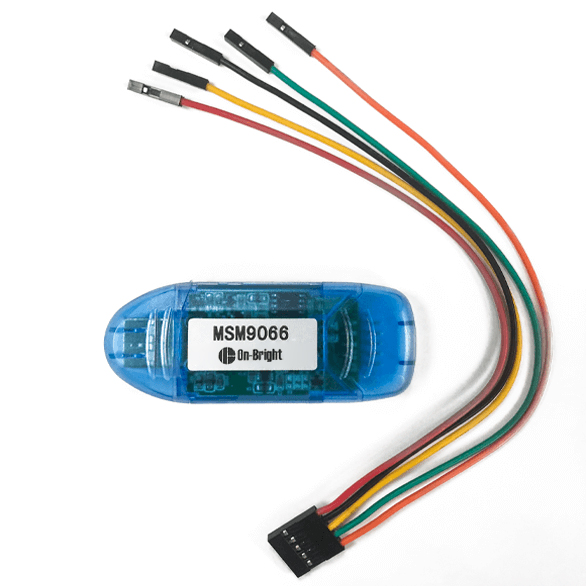

MSM9066是一款可烧录On-Bright的8051芯片的USB烧录器，支持在线、脱机ISP/ICP四种烧录模式。在ICP模式下用户不需要额外烧录ISP Code于IC上，即可将所要烧录的程序烧录于IC中。
搭配MSM9066烧录的软件最SMAP，SMAP是昂宝发行的通用平台烧录软件，可使用于开发或量产。
按键
按键有二种功能: 1. 当烧录器有脱机烧录的代码时，按下按键便会进行脱机烧录。2. 在极少的情况下MSM9066的韧件发生问题，必须按下按键再插入计算机的USB接头以便进行更新韧件。
LED 灯号说明
电源(红 LED): 当装置9068开机时, 此LED会亮。
忙碌(黄 LED): 当装置9068在运作期间时, 此LED会闪烁。
成功(绿 LED): 当装置9068在成功执行客户的选项后,期间没有发生错误, 此LED会亮。
失败(红 LED): 当装置9068在成功执行客户的选项后,期间曾经发生错误, 此LED会亮。
供电(蓝 LED): 当装置9068 经由VCC脚输出电源时, 此LED会亮。
ICP脚位说明
VCC: 连接至客户装置的电源端(电源最高不超过5V)
GND: 连接至客户装置的接地端
CLK: 连接至On-Bright 芯片SWD_CLK脚
DAT: 连接至On-Bright 芯片SWD_DAT脚
ISP脚位说明
VCC: 连接至客户装置的电源端(电源最高不超过5V)
GND: 连接至客户装置的接地端
RxD: 连接至On-Bright 芯片UART 的RX脚
TxD: 连接至On-Bright 芯片UART 的TX脚
